实验室集中供气管路工作原理

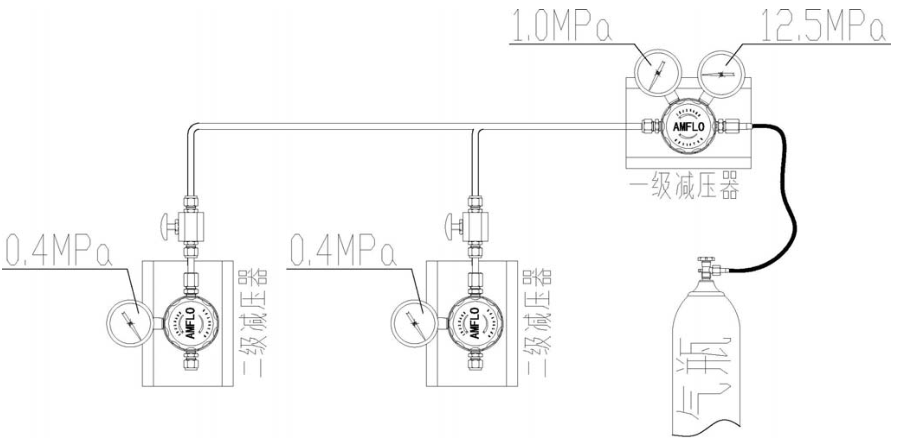

一：供气方式：采用中压供气，二级减压的供气方式，气瓶气体压力为 12.5MPa,

经一级减压后为 1MPa(管路压力 1MPa),送至用气点，经二级减压后为 0.3~0.5

MPa(根据仪器需求)送至仪器，供气压力比较稳定。

二：气体管路材质的选择
气体管路材质应满足以下要求：
（1）对所有气体无渗透性
（2）吸附效应最少
（3）对所输送的气体呈化学惰性
（4）能快速使输送的气体达到平衡

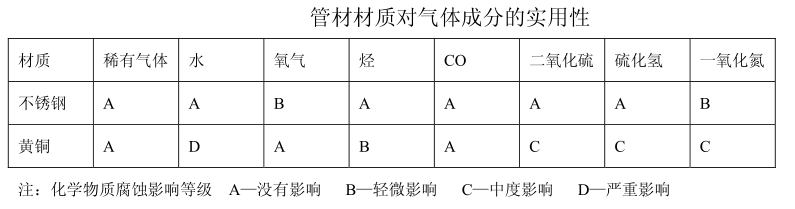

管材材质对气体成分的实用性
材质 稀有气体 水 氧气 烃 CO 二氧化硫 硫化氢 一氧化氮
不锈钢 A A B A A A A B
黄铜 A D A B A C C C
注：化学物质腐蚀影响等级 A—没有影响 B—轻微影响 C—中度影响 D—严重影响
316不锈钢是继304不锈钢之后，第二个得到最广泛应用的钢种，具有较好的耐
腐蚀性，耐高温，强度优秀等特点，所以我们一直用316无缝不锈钢管。
三：集中供气系统的设计

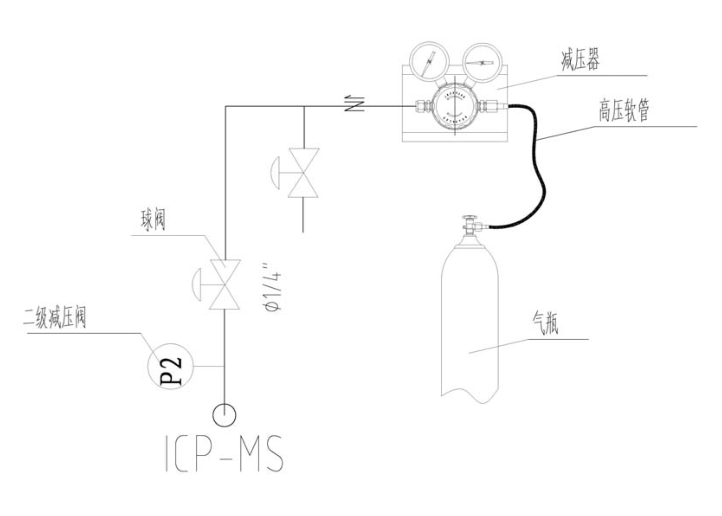

（1） 通过气瓶和输送管道将载气输送给仪器，在气瓶出口装有单向阀，可避免
更换气瓶时有空气和水分混入，另外在一端安装泄压开关球阀，将多余的
空 气 和 水 分 排 放 后 再 接 入 仪 器 管 道 ， 保 证 仪 器 用 气 的 纯 度 。

（2） 集中供气系统采用二级减压保证压力的稳定，采用二级减压的方式，一是，
经过第一级减压后，干路压力比气瓶压力大大降低，起到了缓冲管道压力
的作用，提高了用气的安全，降低了应用的风险，二是保证仪器供气入口
压力的稳定，降低了因为气体压力波动而引起的测量误差，保证了仪器使
用的稳定性。
（3） 由于实验室有些仪器需要使用易燃气体，如甲烷，乙炔，氢气，做这易燃
气体的管路时，应注意管路尽量短，减少中间接头的连接，同时，气瓶一
定装入防爆气瓶柜内，气瓶输出端接回火器，可阻止火焰回流气瓶引起的
爆炸，防爆气瓶柜顶端应有连接到室外的通风排气口，且有泄漏报警装置，
一旦泄漏能及时报警并将气体排到室外。
四：安装注意事项：
（1） 管径为 1/8 的管路很细且特软，安装后不直，很不美观，建议管径为 1/8
的全部换成1/4，在二级减压器末端加一变径就可以了。
（2） 氮气，氩气，压缩空气，氦气，甲烷，氧气的已经减压器压力表量程为 0
—25Mpa，二级减压器为 0—1.6 Mpa。乙炔一级减压器量程为 0—4 Mpa，
二级减压器为0—0.25 Mpa.
（3） 氮气，氩气，压缩空气，氦气，氧气钢瓶接头共用
氢气钢瓶接头分两种，一是正转钢瓶接头，另一是反转。大气瓶用的是反
转，小气瓶用的是正转。
乙炔气体的钢瓶接头比较特殊：
（4） 气体管路每隔1.5m 设一管子固定件弯曲处及阀门两端都应设固定件。
（5） 气体管路应沿墙明设，以便安装维护。
